| Model | Zakres przewodów (mm2) | Moment obrotowy (NM) | Wytrzymałość izolatora (6kv.1min) | Test starzenia (słona mgła) |

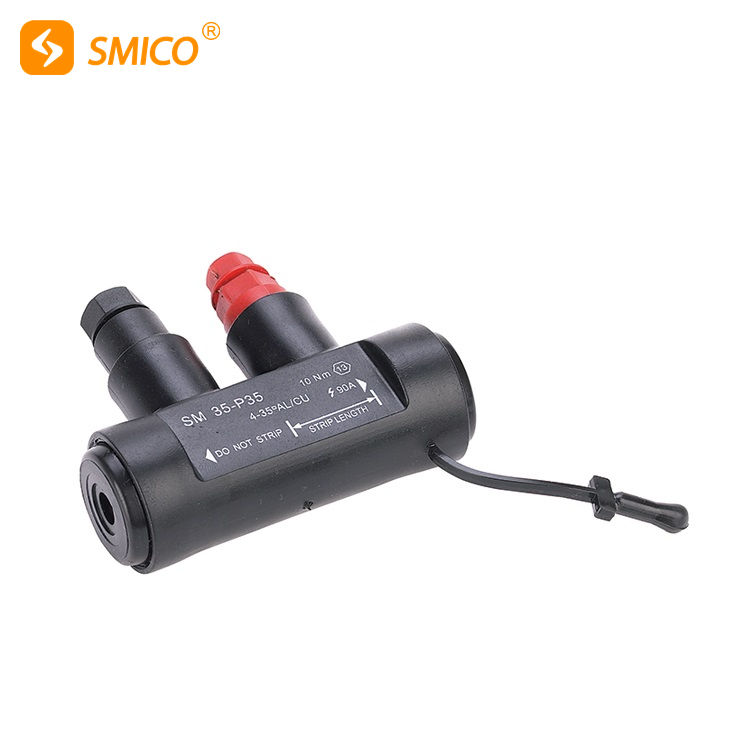

| SM35-P35 | 10-16 | 10 | OK | OK |
H1
| 16-35 | 10 | OK | OK |
Prosta instalacja
INSTALACJA
Nie ma potrzeby regulacji wstępnie ustawionych śrub ścinanych przed montażem.
W razie potrzeby zdejmij izolację z przewodu na długość określoną na złączu.
Rozpocznij montaż od przewodu głównego
Włóż każdy przewód do końca wzdłuż osi złącza. Przytrzymaj przewód na miejscu podczas wstępnego dokręcania śruby ścinane, aby zlokalizować kabel.
Do instalacji pod obciążeniem (maks. 90 A) (tylko strona CZERWONA)
Przymocuj złącze z zainstalowanym pierwszym przewodem do ABC wiązkę z taśmą lub opaską kablową.
Podczas dokręcania zabezpieczyć styk elektryczny między odizolowanym przewodem a końcówką adaptera.
Aby zakończyć instalację, dokręć śrubę ścinaną aż do zerwania.
II -DEMONTAŻ 'CZERWONY'TYLKO STRONA
Złącze można usunąć, bez obciążenia, dla czerwonej strony, używając drugiego pozostałego łba sześciokątnego.
Aby wyjąć pod obciążeniem, odetnij przewód ok. Ic od złącza, używając odpowiedniego obcinaka do kabli.
Następnie poluzuj 'czerwoną' śrubę i usuń pozostałą sekcję.
Użyj dostarczonej wtyczki, aby ponownie uszczelnić złącze.
III-PONOWNA INSTALACJA 'CZERWONA'TYLKO STRONA
Zdejmij izolację z przewodu na długość określoną na złączu.
Włóż odizolowany koniec przewodu do złącza, zgodnie z instrukcją w sekcji 1.
Aby zakończyć instalację, dokręć śrubę z łbem sześciokątnym momentem podanym na złączce.
IV-UWAGA (SM35-P35)
Należy zwrócić uwagę na to, aby prawidłowo przygotowany przewód został wprowadzony do właściwego końca złącza.
„CZERWONY” ładowanie w przypadku odizolowanego przewodu.
BRAK przekłucia izolacji dla przewodu bez izolacji
